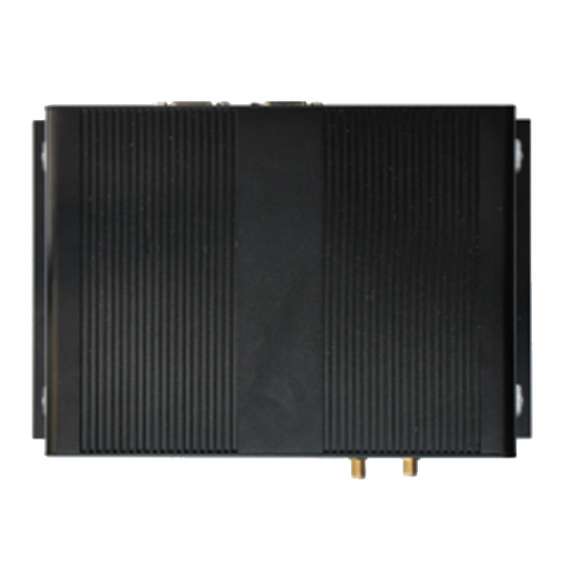

產品特點
CPU： AM3354
架構： Cortex A8
主頻： 800MHZ
內存： 256Mbyte
Flash： 256Mbyte
操作系統： Linux 3.12.0

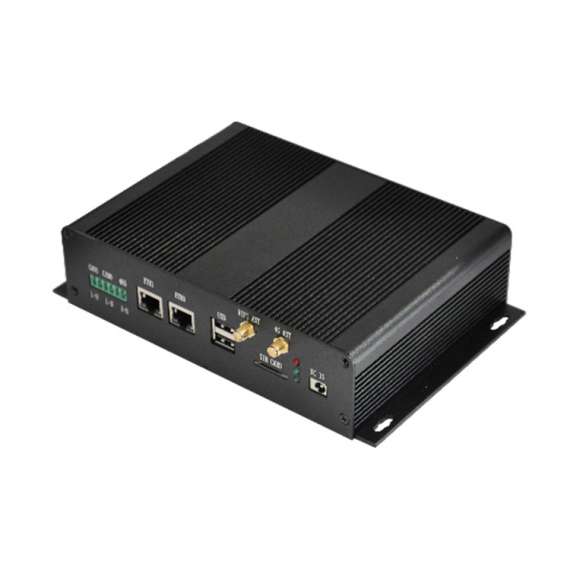

這款是杭州維芯科推出的一款以TI AM3354處理器為核心的工業網關，AM3354系列處理器基于高性能ARM Cortex-A8 32位RISC為核心，運行速度最高達1GHz，并提供3D圖形加速，支持DDR2/DDR3/DDR3L內存，PRU-ICSS子系統為器件提供附加靈活性，支持來滿足工業設計的需要。
電氣參數簡介：
接口 | 描述 |
CPU | AM3354 |
工作溫度 | -40℃~+85℃ |
架構 | ARMv7 Cortex-A8 |
主頻 | 800MHZ |
內存 | 256MB DDR |
ROM | 256MB SLC NAND |
尺寸 | 80mm*58mm |
相對濕度 | 10%～90%（不結露） |
工作電壓 | 5V電壓供電 |

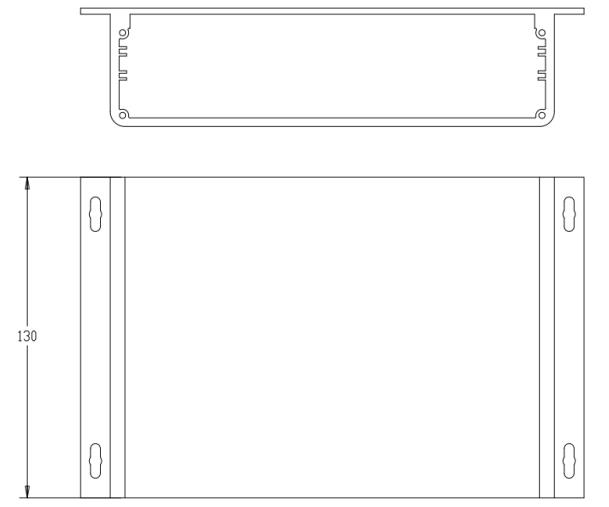

機械尺寸：
工控機整機產品，外殼選用通用的標準尺寸鋁合金外殼。PCBA需要考慮匹配外殼組裝。鋁殼尺寸為204mm*130mm。
產品接口：

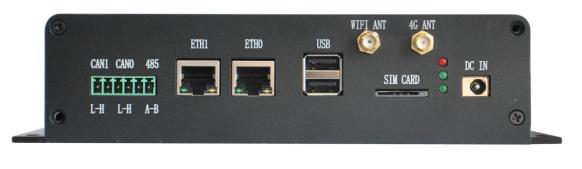

圖3：A面接口布局圖
l DC ： 電源輸入接口，電源輸入范圍DC9V~24V，電流2A。
l 紅色LED： 電源指示燈。
l 綠色LED： 系統心跳狀態燈。
l ETH0 ： 以太網接口0。
l ETH1 ： 以太網接口0。
l SIM ： SIM卡插槽(3G/4G模塊選配) 。
l USB ：雙層USB 2.0 HOST接口，可以外接U盤，鍵盤鼠標等設備。
l 4G ：3G/4G天線接口(3G/4G模塊選配)。
l WIFI ：WIFI天線接口。

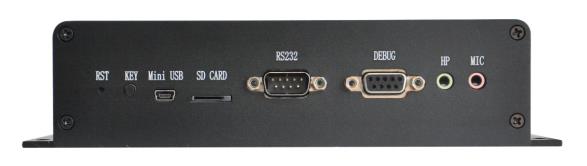

圖3：B面接口布局圖
l 4G ：3G/4G天線接口(3G/4G模塊選配)。
l MiniUSB：USB OTG接口，用于連接電腦，升級軟件、配置參數等功能。
l RS232 ：對外通訊RS232接口
l RST ：復位按鍵，可以復位工控機
l KEY ：用戶按鍵
l SDCARD：可以插MIROSD卡，支持SD卡燒錄系統
l MIC ：音頻麥克輸入
l HP ：音頻輸出
軟件參數
類別 | 名稱 | 描述 | |
Bootloader | u-boot-2013.01.01 | 系統引導程序，負責系統初始化和引導 1.支持NAND Flash的讀寫和擦除 2.支持SD/USB/NFS下載更新固件 3.支持外置看門狗 4.支持LCD/VGA顯示 5.自適應不同頻率的AM335x版本 | |
Kernel | Linux-3.12.10 | ||
Drivers | NAND Flash | NAND Flash驅動 | |
MMC/SD | MMC/SD驅動 | ||
USB Host | USB Host驅動 | ||
USB Device | USB Device驅動(SCSI/Serial/NCM等) | ||
以太網*2 | 以太網驅動 | ||
USB HUB | Hub驅動 | ||
WIFI模塊 | Wi-Fi/BT驅動 | ||
4G模塊 | HW ME909s-821 | ||
UART232*2 | UART驅動 | ||
UART485 | UART驅動 | ||
CAN*2 | CAN驅動 | ||
I2C*2 | I2C驅動 | ||
LCD 1280*600 | LCD驅動 | ||
Audio | SGTL5000音頻驅動 | ||
電容觸摸屏 | Pix-cir tango驅動 | ||
電阻觸摸屏 | tsc2007驅動 | ||
硬件RTC | 硬件RTC驅動 | ||
PMU電源管理 | PMU驅動 | ||
按鍵 | 按鍵驅動 | ||
LED*2 | led驅動，心跳燈和呼吸燈 | ||
PWM | pwm驅動 | ||
USB攝像頭（自配） | UVC驅動 | ||
文件系統 | rootfs | 基于buildroot定制的文件系統 | |
功能參數：
序號 | 項目 | 參數說明 | 備注 |
1 | 處理器 | AM3354 | Cortex A8 內核 |
2 | 內存 | DDR2 256M（128M*2） | |
3 | Flash存儲器 | NAND Flash 256M | |
4 | AUDIO | 1 | 1個Mic+1個Headphone |
5 | UART | 2 | 1個Debug+1個RS232 |
6 | RS485 Bus | 1 | |
7 | CAN Bus | 2 | CAN0/CAN1 |
8 | SD Card | 1 | 板載 |
9 | Ethernet | 2 | 百兆網 |
10 | USB Host | 2 | 2個USB 2.0 |
11 | USB Device | 1 | USB 2.0 |
12 | Mini PCIE | 1 | 標配華為ME909s |
13 | Touch Ic | 1 | 1個電阻屏、1個電容屏 |
14 | VGA | 1 | |
15 | LCD | 1 | RGB 24bit |
16 | WIFI | 1 | 板載 |
17 | WDT | 1 | 板載 |
18 | RTC | 1 | 板載 |
19 | KEY | 2 | 1個復位按鍵、1個返回按鍵 |
20 | LED | 3 | 1個電源燈、2個狀態燈 |
WTB-200：AM3354 工控機
