CPU

AM3354

工作溫度

-40℃~+85℃

架構

ARMv7 Cortex-A8

主頻

800MHZ

內存

256MB DDR

ROM

256MB SLC NAND

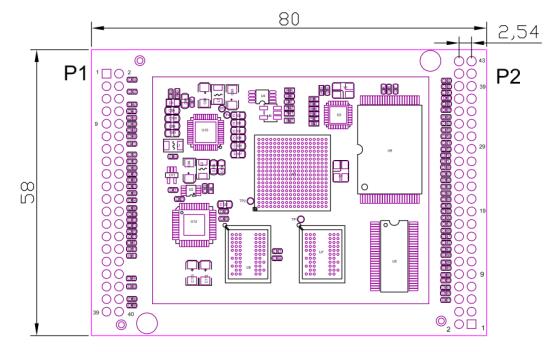

尺寸

80mm*58mm

相對濕度

10%～90%（不結露）

工作電壓

5V電壓供電

P1.1

GND

0V

系統地

P1.2

GND

0V

系統地

P1.3

LVDS_Y3M

3.3V差分信號

LVDS數據3-

P1.4

LVDS_Y3P

LVDS 數據3+

P1.5

LVDS_CLKM

LVDS 時鐘線-

P1.6

LVDS_CLKP

LVDS 時鐘線+

P1.7

LVDS_Y2M

LVDS 數據2-

P1.8

LVDS_Y2P

LVDS 數據2+

P1.9

LVDS_Y1M

LVDS 數據1-

P1.10

LVDS_Y1P

LVDS 數據1+

P1.11

LVDS_Y0M

LVDS 數據0-

P1.12

LVDS_Y0P

LVDS 數據0+

P1.13

GND

0V

系統地

P1.14

GND

0V

系統地

P1.15

AM335X_AIN2

模擬輸入

AD可接觸屏Right

P1.16

AM335X_AIN3

模擬輸入

AD可接觸屏Left

P1.17

AM335X_AIN0

模擬輸入

AD可接觸屏Top

P1.18

AM335X_AIN1

模擬輸入

AD可接觸屏Bottom

P1.19

GPIO1

3.3V

輸入輸出通道1

P1.20

GPIO2

3.3V

輸入輸出通道2

P1.21

GPIO3

3.3V

輸入輸出通道3

P1.22

GPIO4

3.3V

輸入輸出通道4

P1.23

GPIO5

3.3V

輸入輸出通道5

P1.24

GPIO6

3.3V

輸入輸出通道6

P1.25

GPIO7

3.3V

輸入輸出通道7

P1.26

GPIO8

3.3V

輸入輸出通道8

P1.27

GPIO9

3.3V

輸入輸出通道9

P1.28

GPIO10

3.3V

輸入輸出通道10

P1.29

GPIO11

3.3V

輸入輸出通道11

P1.30

GPIO12

3.3V

輸入輸出通道12

P1.31

GND

0V

系統地

P1.32

GND

0V

系統地

P1.33

USB1_DM

USB差分信號

USB1的D-

P1.34

USB1_DP

USB1的D+

P1.35

USB0_DM

USB差分信號

USB0的D-

P1.36

USB0_DP

USB0的D+

P1.37

ETHER_TX+

差分信號

以太網發送T+

P1.38

ETHER_TX-

以太網發送T-

P1.39

ETHER_RX+

差分信號

以太網接收R+

P1.40

ETHER_RX-

以太網接收R-

P1.41

ETHER_SPEED_LED

3.3V

以太網速度燈

P1.42

ETHER_LINK_ACT_LEDn

3.3V

以太網鏈接燈

P1.43

GND

0V

系統地

P1.44

GND

0V

系統地

P2.1

GND

0V

系統地

P2.2

VBAT

+5V輸入

核心板供電5V

P2.3

AM335X_MMC_CLK

3.3V

P2.4

VBAT

+5V輸入

核心板供電5V

P2.5

GND

0V

系統地

P2.6

AM335X_MMC_CD

3.3V

P2.7

AM335X_MMC_WP

3.3V

P2.8

AM335X_MMC_CMD

3.3V

P2.9

AM335X_MMC_D3

3.3V

P2.10

AM335X_MMC_D2

3.3V

P2.11

AM335X_MMC_D1

3.3V

P2.12

AM335X_MMC_D0

3.3V

P2.13

VUSB_VBUS1

+5V輸出

輸出給USB供電

P2.14

GND

0V

系統地

P2.15

PWM2_OUT

3.3V

PWM波通道0輸出

P2.16

PWM1_OUT

3.3V

PWM波通道1輸出

P2.17

AM_U4_TX

3.3V

串口4發送

P2.18

AM_U4_RX

3.3V

串口4接收

P2.19

AM_U0_TX

3.3V

調試串口0發送

P2.20

AM_U0_RX

3.3V

調試串口0接收

P2.21

AM_U1_TX

3.3V

串口1發送

P2.22

AM_U1_RX

3.3V

串口1接收

P2.23

AM_U3_TX

3.3V

串口3發送

P2.24

AM_U3_RX

3.3V

串口3接收

P2.25

AM_U2_TX

3.3V

串口2發送

P2.26

AM_U2_RX

3.3V

串口2接收

P2.27

AM_U5_TX

3.3V

串口5發送

P2.28

AM_U5_RX

3.3V

串口5接收

P2.29

GPIO13

3.3V

輸入輸出通道13

P2.30

GPIO14

3.3V

輸入輸出通道14

P2.31

VUSB_VBUS0

+5V輸出

輸出給USB供電

P2.32

GND

0V

系統地

P2.33

GND

0V

系統地

P2.34

GND

0V

系統地

P2.35

AM335X_AIN6

模擬輸入

AD模擬輸入通道6

P2.36

AM335X_AIN7

模擬輸入

AD模擬輸入通道7

P2.37

HPROUT

模擬輸出

耳機輸出右聲道

P2.38

HPLOUT

模擬輸出

耳機輸出右聲道

P2.39

GND

0V

系統地

P2.40

GND

0V

系統地

內核版本

Linux-3.12.10（完全開源）

燒寫方式

SD卡快速燒寫

開發環境

Ubuntu10.04

支持驅動

網卡驅動(100M/10M)

RTC實時時鐘驅動

MMC驅動

音頻驅動（IIS接口）

USB2.0接口驅動

串口(含6個串口)

PWM驅動（背光）

USB驅動

FlashECC校驗

I2C驅動

NAND Flash驅動

LVDS顯示

UBI文件系統

ADC驅動

SD卡驅動

觸摸驅動(電阻)

觸摸驅動(電容)

GPIO驅動

架構

ARMv7 Cortex-A8

2D/3D

支持

圖形處理器

PowerVR  SGX530

UART

6路

LVDS

核心板內置4線LVDS芯片，將24bitRGB轉換成4線LVDS輸出，但是兼容3線LVDS，最高分辨率可達1366*768

GPIO

至少14路

RTC

內置高精度RTC芯片以及可充電電池

I2C

1路

Audio

內置音頻解碼芯片，直接輸出耳機

ADC

2路

PWM

2路

Ethernet

1路以太網，核心板內置PHY芯片，對外輸出僅僅6線，直接連接RJ45接口即可

VideoEncoder

軟件編解碼

SD/MMC/SDIO

1路MMC接口，支持插卡檢測

USB OTG

1路USB OTG2.0

USB Device

1路 USB Device 2.0

EEPROM

核心板內置24C02
