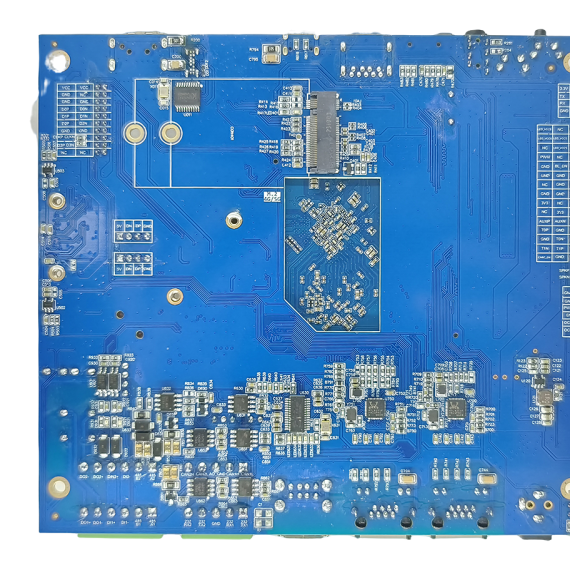

產品特點
CPU：Rockchip RK3568
架構：Cortex A55 四核
主頻：2.0GHz / 1.8GHz
內存：2GByte DDR4工業級（可用4GByte）
Flash：8Gbyte eMMC（可用16GByte 、32GByte）
顯示接口：支持HDMI、LVDS、EDP
通訊接口：雙路千兆以太網、3路CAN、2路RS485，2路RS232
操作系統：Linux、Android
溫度等級： -40°C~+85°C
供電方式： 寬電壓供電 9~24V
RK3568S工控板是維芯科推出的一款工業級的產品，其主要匹配維芯科RK3568S工業核心板使用，杭州維芯科RK3568S核心板基于中國Rockchip公司ARM Cortex-A55微處理器，具有高性能、低功耗、多接口、低成本等特性，同時提供3D圖形加速和外設的集成，可滿足各種應用需要，支持主流DDR4內存，同時提供雙路千兆以太網，多路串口來滿足工業產品的需求。

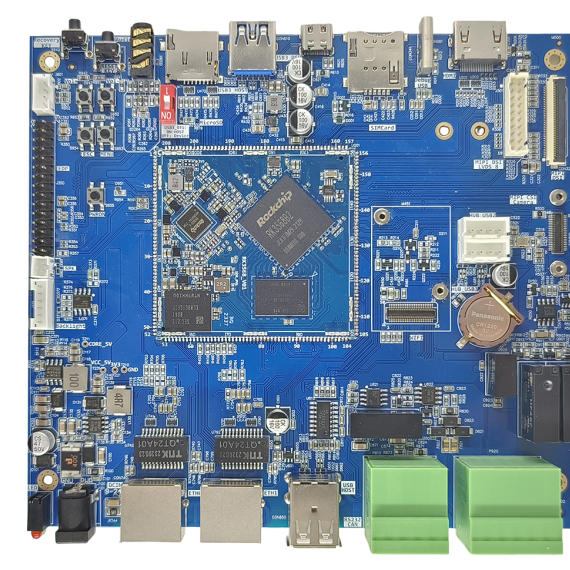

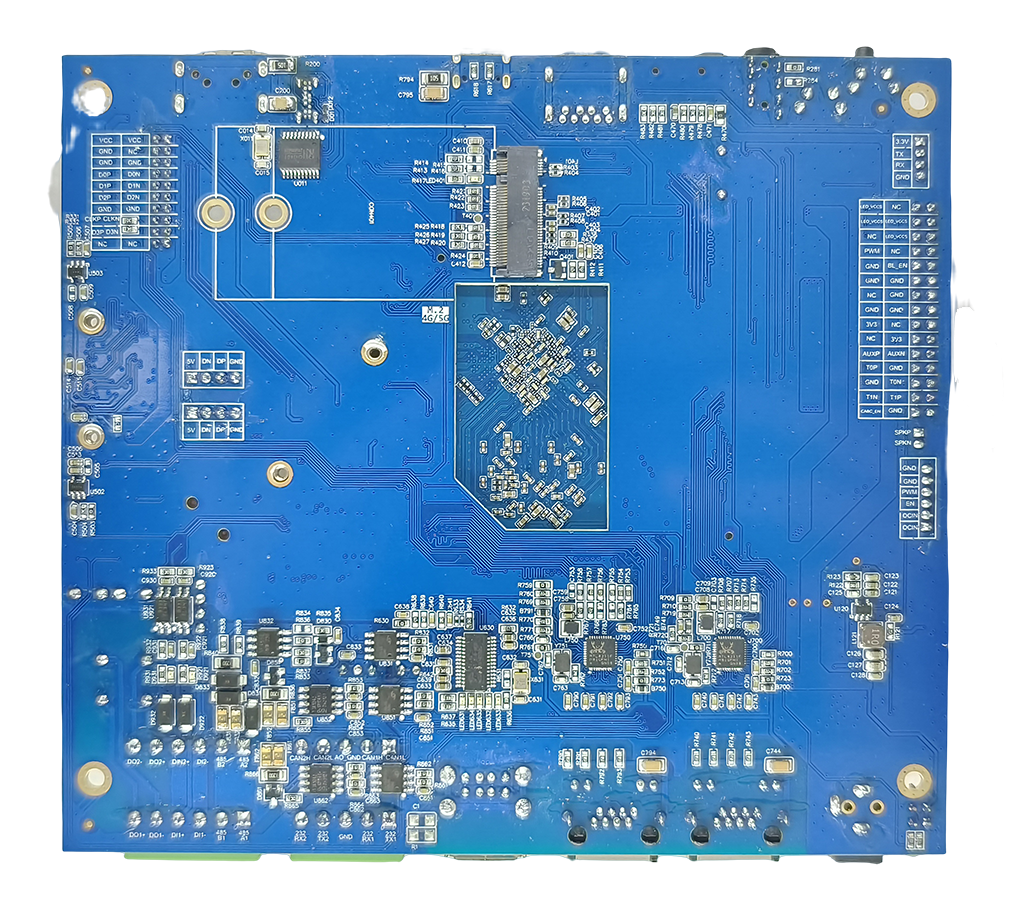

產品實物圖

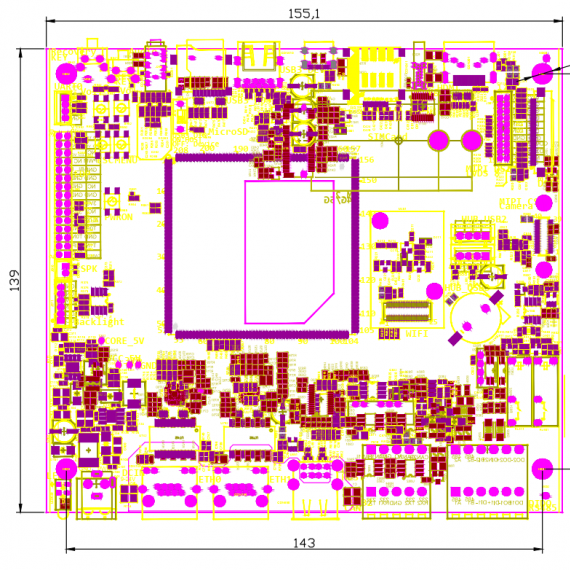

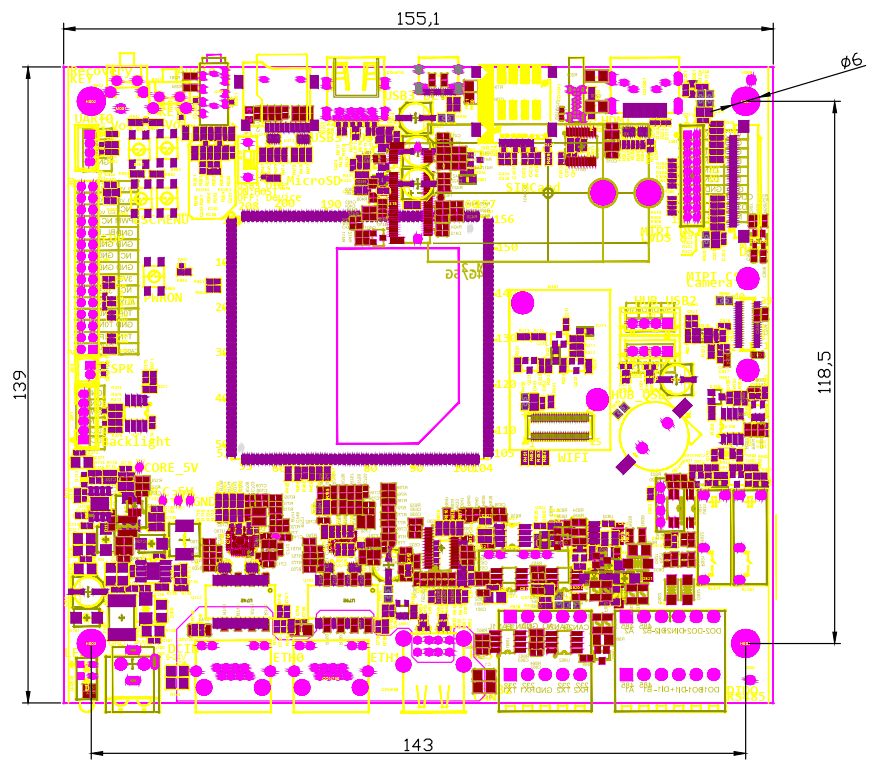

結構布局

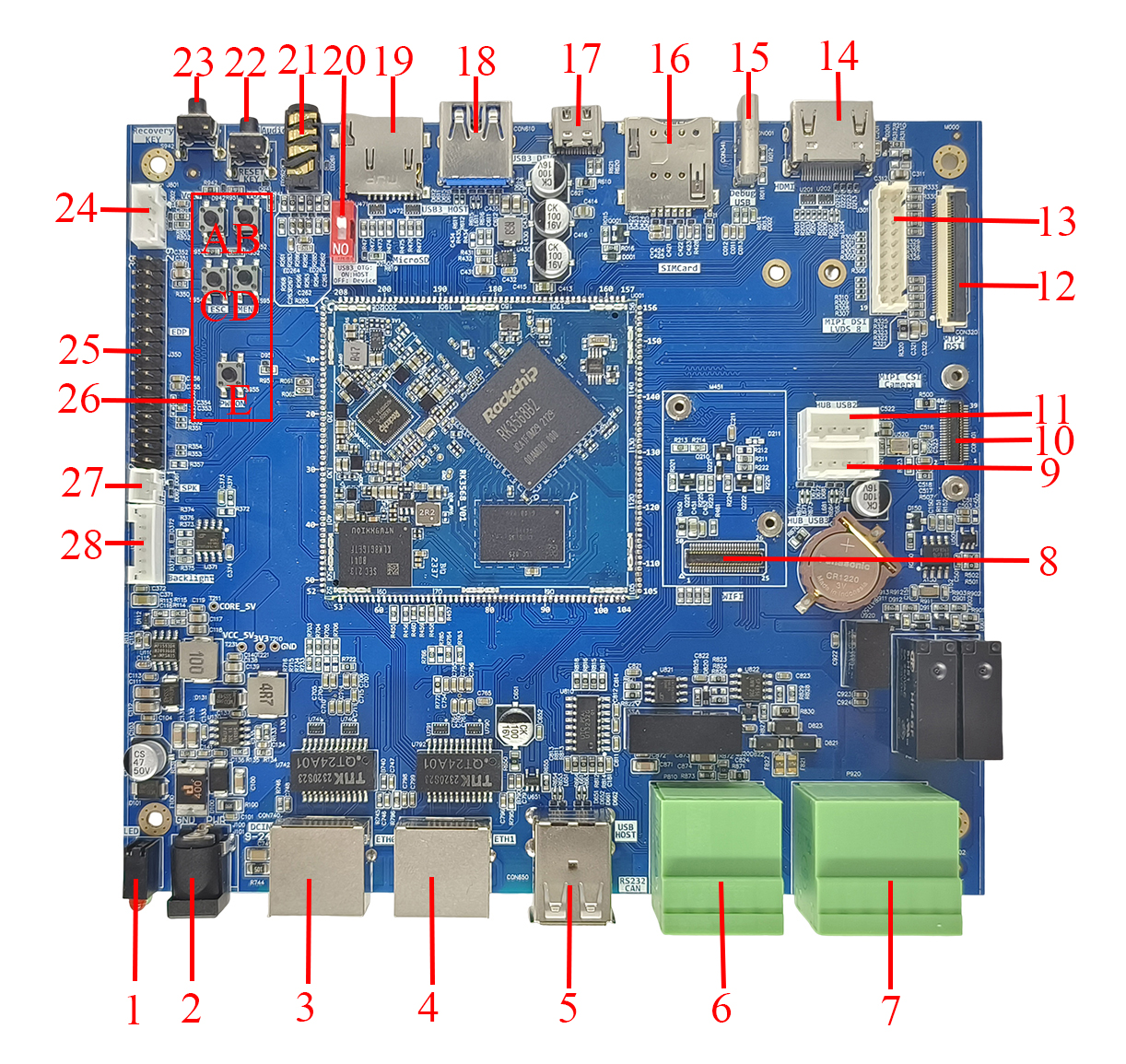

資源介紹
序號 | 功能描述 | 序號 | 功能描述 | 序號 | 功能描述 |
1 | LED指示燈 | 11 | HUB USB2接口 | 21 | Audio耳機接口 |
2 | 電源座2.5mm | 12 | MIPI DSI接口 | 22 | Reset按鍵 |
3 | 以太網RJ45 ETH0口 | 13 | MIPI DSI/LVDS8接口 | 23 | Recovery按鍵 |
4 | 以太網RJ45 ETH1口 | 14 | HDMI接口 | 24 | UART0串口 |
5 | USB HOST口 | 15 | USB Debug接口 | 25 | EDP接口 |
6 | 擴展口1 | 16 | SIM卡接口 | 26 | KEY按鍵 |
7 | 擴展口2 | 17 | USB Device接口 | 27 | SPK揚聲器接口 |
8 | WiFi模塊接口 | 18 | USB3.0 Host接口 | 28 | LCD背光接口 |

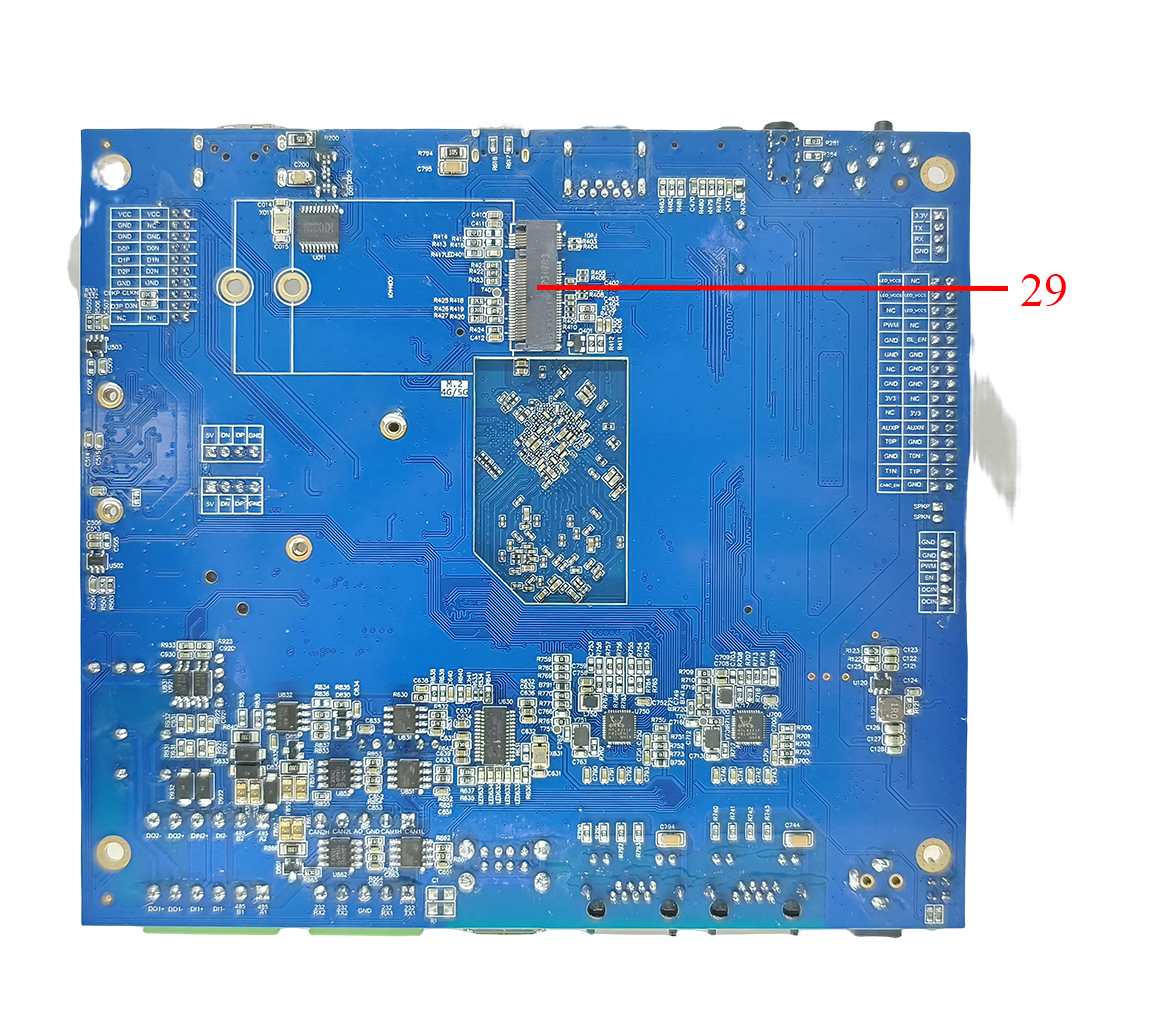

9 | HUB USB3接口 | 19 | SD卡接口 | 29 | mini-PCIE接口 |
10 | 攝像頭CAM接口 | 20 | USB模式切換開關 |
豐富的接口資源
1.擴展接口1（序號：6）
引腳 | 信號 | 描述 | 引腳 | 信號 | 描述 |
1 | 232_TXD1 | RS232串口1發送 | 6 | CAN1_OUTL | CAN1信號- |
2 | 232_RXD1 | RS232串口1接收 | 7 | CAN1_OUTH | CAN1信號+ |
3 | GND | Ground接地 | 8 | GND | Ground接地 |
4 | 232_TXD2 | RS232串口2發送 | 9 | CAN2_OUTL | CAN2信號- |
5 | 232_RXD2 | RS232串口2接收 | 10 | CAN2_OUTH | CAN2信號+ |

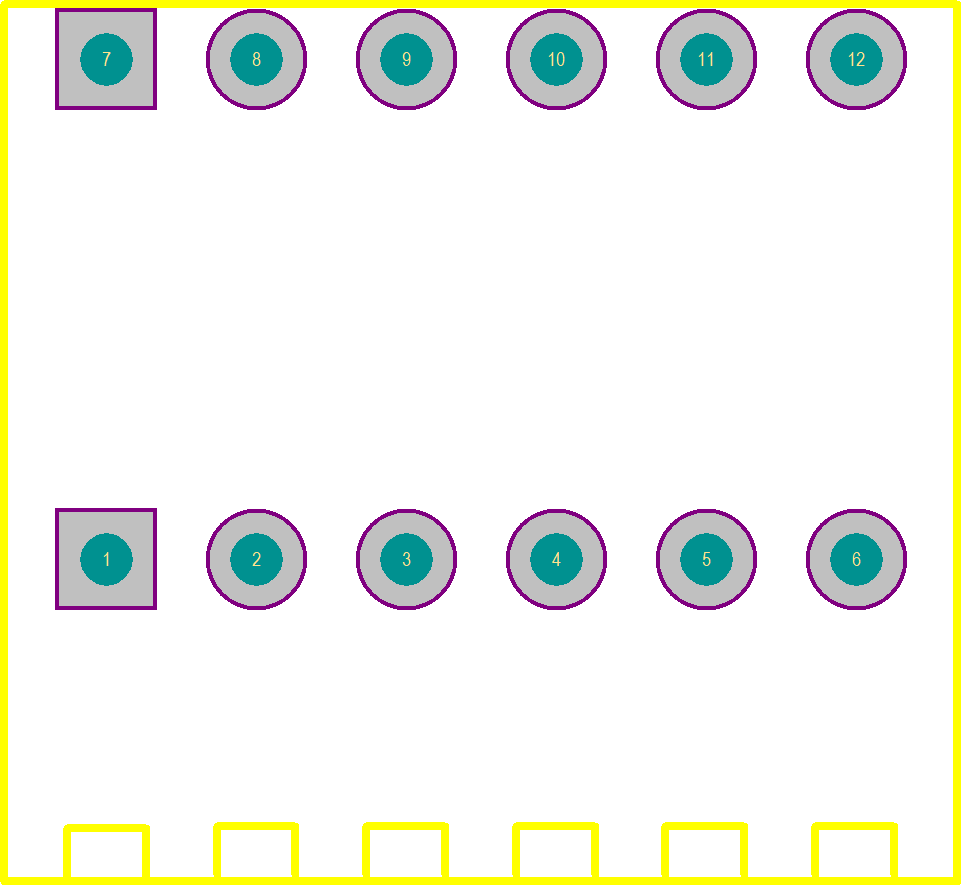

2.擴展接口2（序號：7）
引腳 | 信號 | 描述 | 引腳 | 信號 | 描述 |
1 | RS485_A1 | RS485串口1的A | 7 | RS485_A2 | RS485串口2的A |
2 | RS485_B1 | RS485串口1的B | 8 | RS485_B2 | RS485串口2的B |
3 | DI_IN1- | GPIO開關量1輸入- | 9 | DI_IN2- | GPIO開關量2輸入- |
4 | DI_IN1+ | GPIO開關量1輸入+ | 10 | DI_IN2+ | GPIO開關量2輸入+ |
5 | DO_1- | GPIO開關量1輸出- | 11 | DO_2+ | GPIO開關量2輸出+ |
6 | DO_1+ | GPIO開關量1輸出+ | 12 | DO_2- | GPIO開關量2輸出- |
