產品特點
CPU：TI AM62X Cortex A53 單核/雙核/四核
架構：Cortex A53
主頻：1.4GHZ
內存：2GByte DDR4工業級（可用1GByte）
Flash：8Gbyte eMMC
顯示接口：支持HDMI、LVDS、EDP
通訊接口：雙路千兆以太網、3路CAN、2路RS485，2路RS232
操作系統：Linux、Android
溫度等級： -40°C~+85°C
供電方式： 寬電壓供電 9~24V
AM62XXS工控板是維芯科推出的一款工業級的產品，其主要匹配維芯科AM62XXS工業核心板使用，杭州維芯科AM62XXS核心板基于美國TI公司ARM Cortex-A53微處理器，具有高性能、低功耗、多接口、低成本等特性，同時提供3D圖形加速和關鍵外設的集成，可滿足各種應用需要，支持主流DDR4內存，同時提供雙路千兆以太網，多路串口來滿足工業產品的需求。
該工控板由AM62XXS核心板和AM62XXS工控底板兩部分組成。配備有LVDS、HDMI顯示接口、兩路千兆以太網、兩路RS232、兩路RS485、三路CAN-FD、USB2.0 Host、WiFi、4G、SD卡、音頻輸入輸出等接口，支持外擴SPI、ADC、I2C、GPIO、背光等。

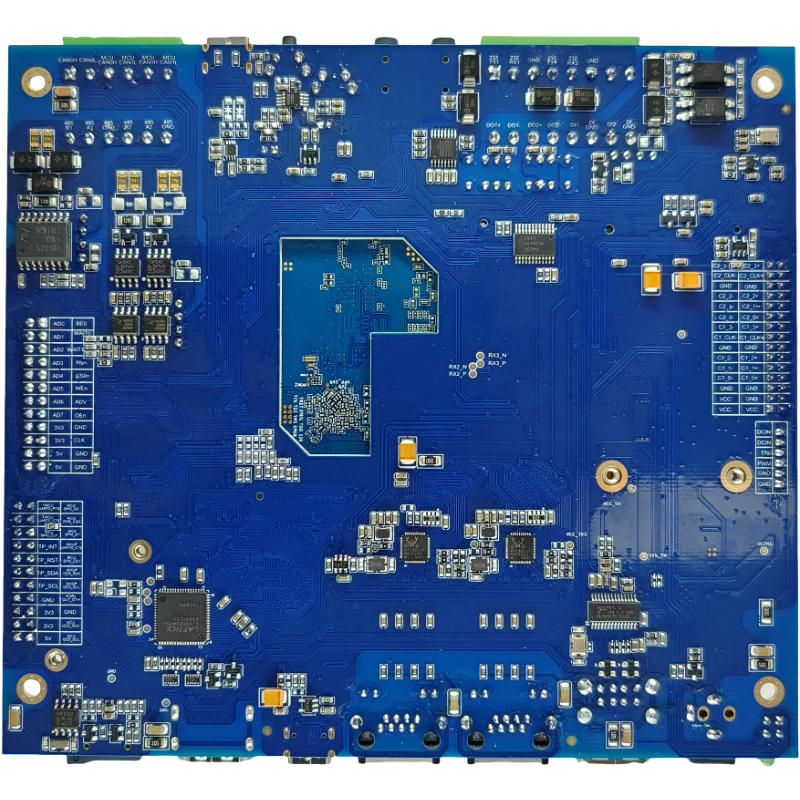

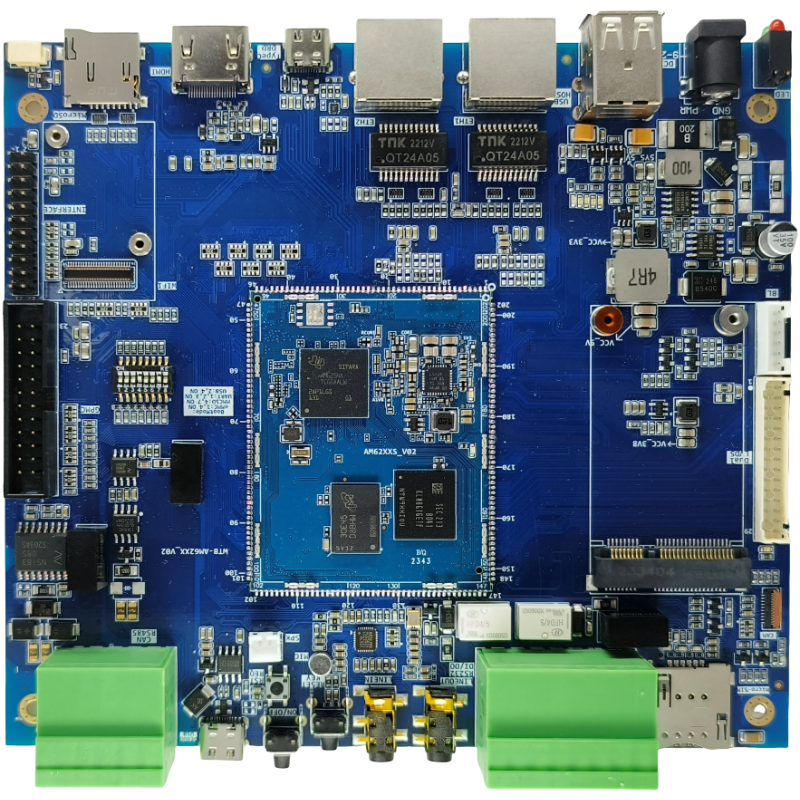

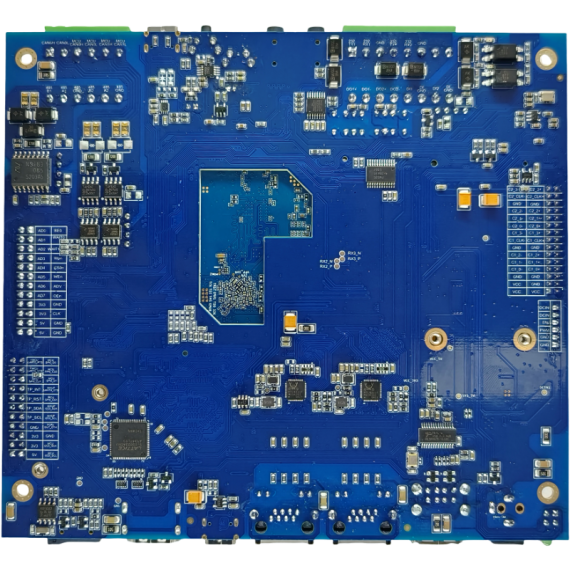

產品實物圖

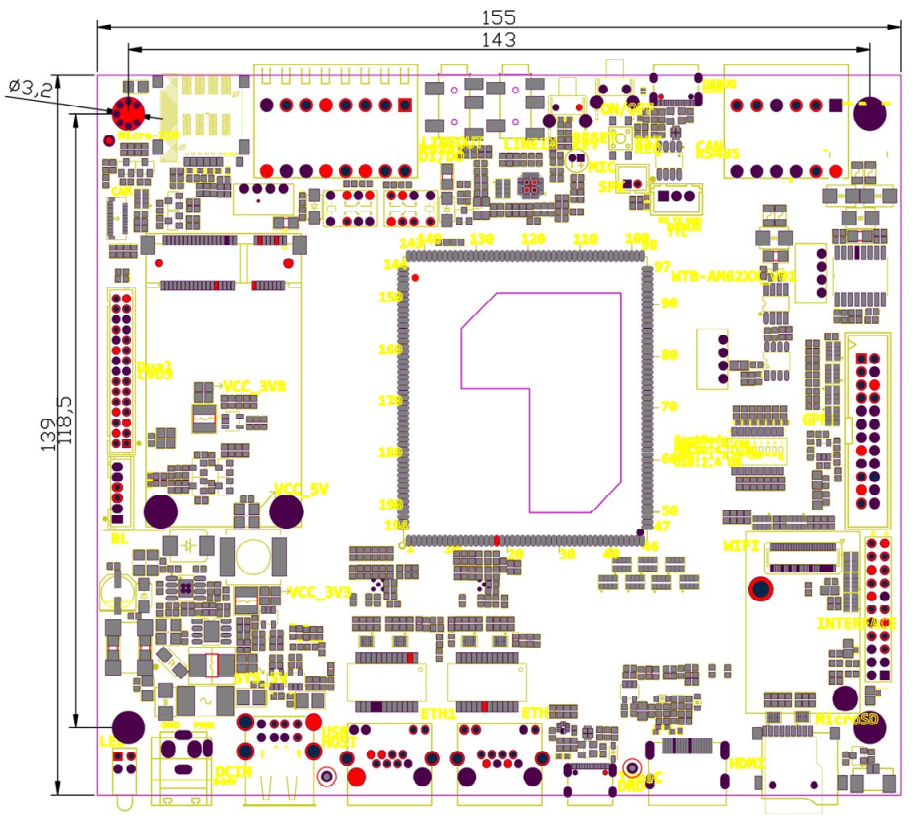

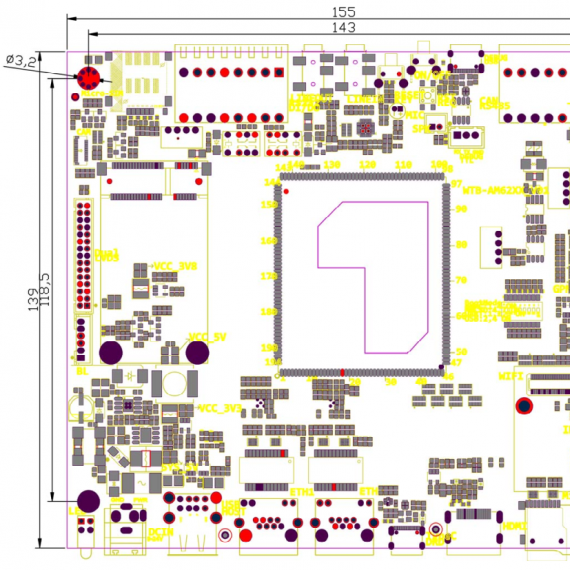

結構布局

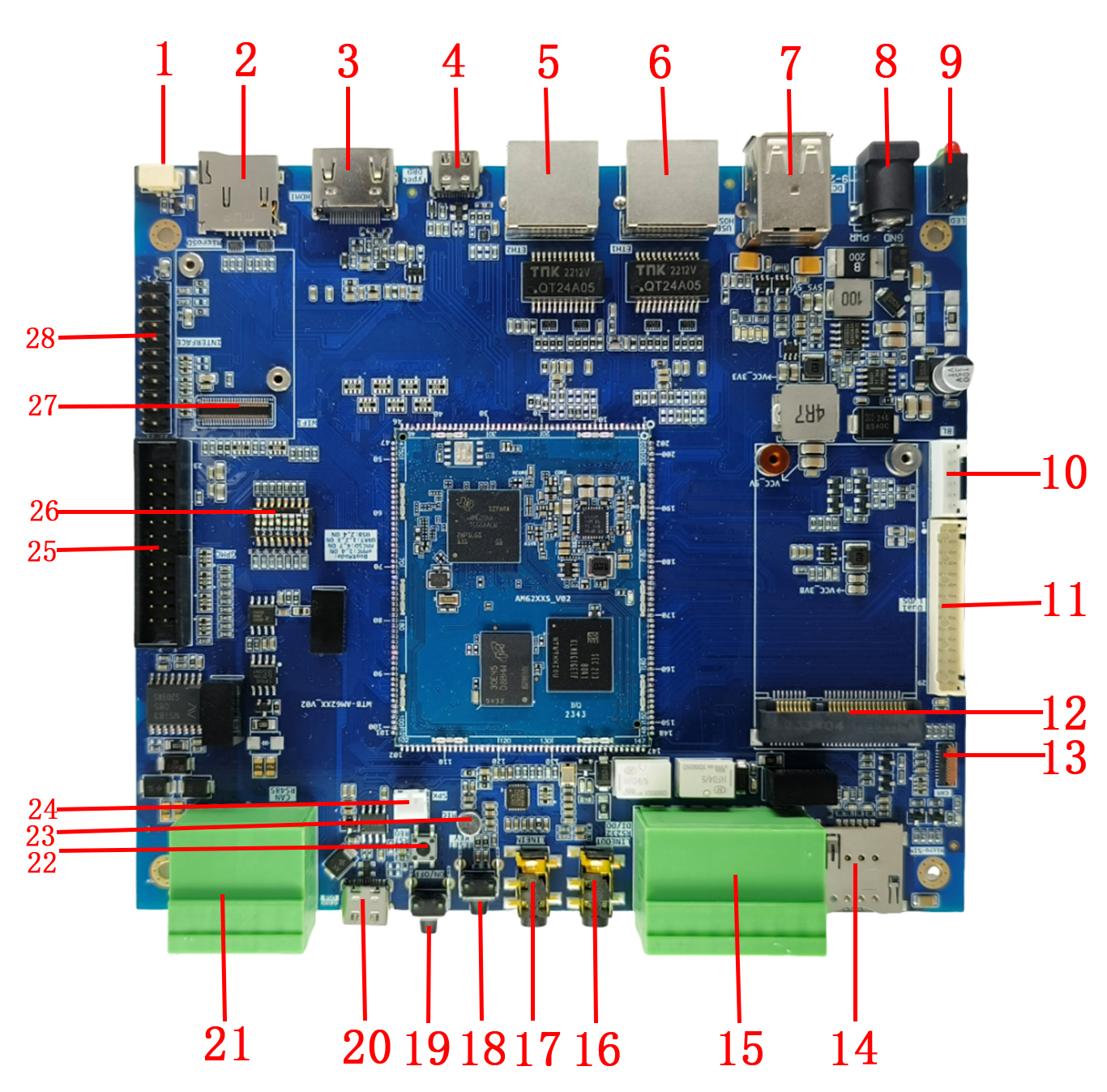

資源介紹
序號 | 功能描述 | 序號 | 功能描述 | 序號 | 功能描述 |
1 | RTC電池接口 | 11 | LVDS接口 | 21 | CAN、RS485擴展口 |
2 | SD卡座 | 12 | Mini-PCIE接口 | 22 | Reset熱復位按鍵 |
3 | HDMI接口 | 13 | 攝像頭接口 | 23 | MIC麥克風 |
4 | USB otg Type-c接口 | 14 | SIM卡座 | 24 | SPK揚聲器接口 |
5 | ETH2以太網接口 | 15 | RS232、GPIO擴展口 | 25 | GPMC擴展口3 |
6 | ETH1以太網接口 | 16 | Line-OUT接口 | 26 | 啟動撥碼開關 |
7 | 2 x Host USB接口 | 17 | Line-IN接口 | 27 | WiFi模塊接口 |
8 | 電源座2.5mm | 18 | Reset冷復位按鍵 | 28 | TP、IIC、SPI等擴展口 |
9 | LED顯示燈 | 19 | ON/OFF開關按鍵 | ||
10 | 液晶屏背光接口 | 20 | Debug USB調試口 |
豐富的接口資源
1.RS232、GPIO擴展口
引腳 | 信號 | 描述 | 引腳 | 信號 | 描述 |
1 | RS232_TX1 | RS232串口1發送 | 2 | DO1+ | 信號1輸出+ |
3 | RS232_RX1 | RS232串口1接收 | 4 | DO1- | 信號1輸出- |
5 | GND | Ground接地 | 6 | DO2+ | 信號2輸出+ |
7 | RS232_TX2 | RS232串口2發送 | 8 | DO2- | 信號2輸出- |
9 | RS232_RX2 | RS232串口2接收 | 10 | DI_IN1 | 信號1輸入 |
11 | GND | Ground接地 | 12 | GND | Ground接地 |
13 | NC | 預留 | 14 | DI_IN2 | 信號2輸入 |
15 | NC | 預留 | 16 | GND | Ground接地 |

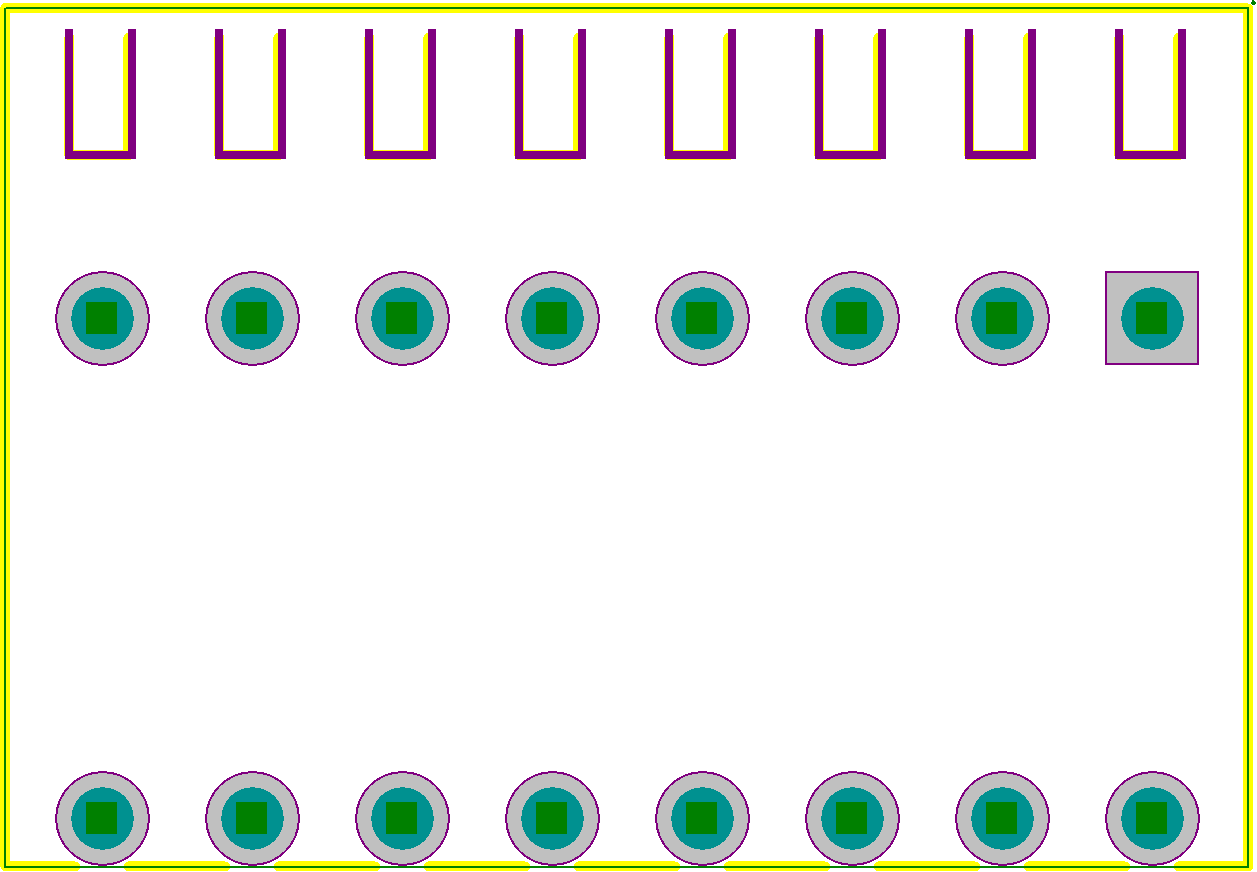

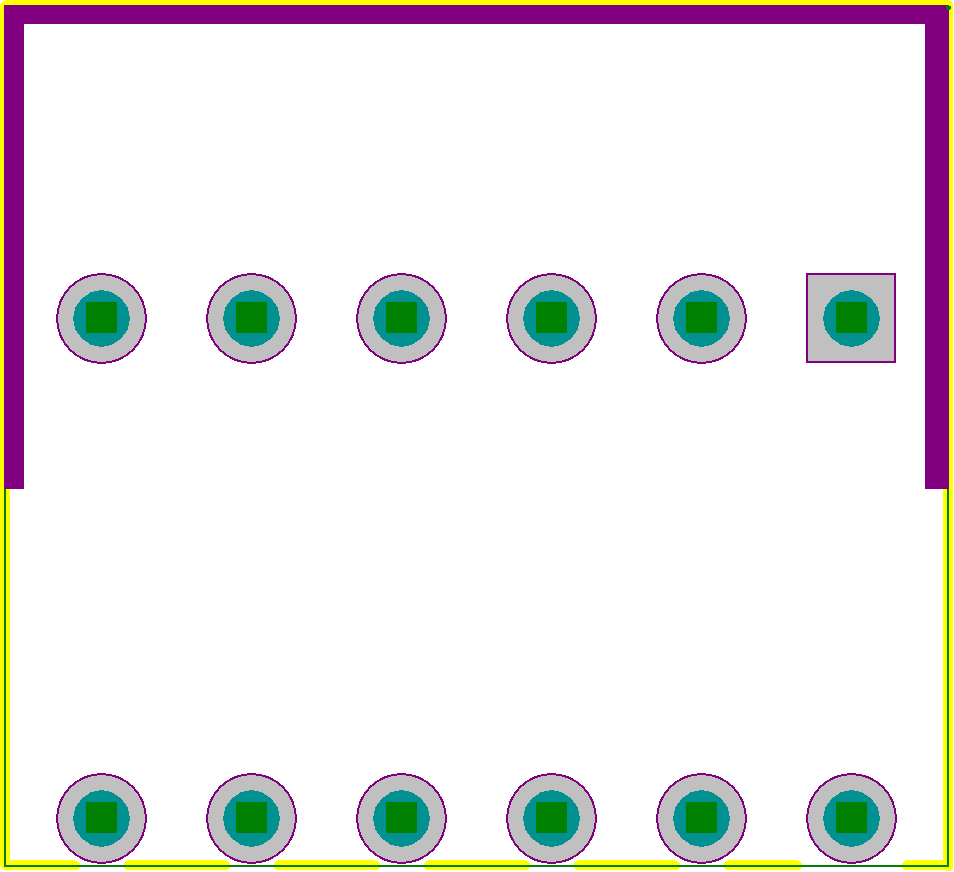

2.CAN、RS485擴展口
引腳 | 信號 | 描述 | 引腳 | 信號 | 描述 |
1 | CAN0H | MPU的CAN0+ | 2 | 485_B1 | RS485串口1的B |
3 | CAN0L | MPU的CAN0- | 4 | 485_A1 | RS485串口1的A |
5 | MCU_CAN0H | MCU的CAN0+ | 6 | 485_GND | RS485的Ground接地 |
7 | MCU_CAN0L | MCU的CAN0- | 8 | 485_B2 | RS485串口2的B |
9 | MCU_CAN1H | MCU的CAN1+ | 10 | 485_A2 | RS485串口2的A |
11 | MCU_CAN1L | MCU的CAN1- | 12 | 485_GND | RS485的Ground接地 |

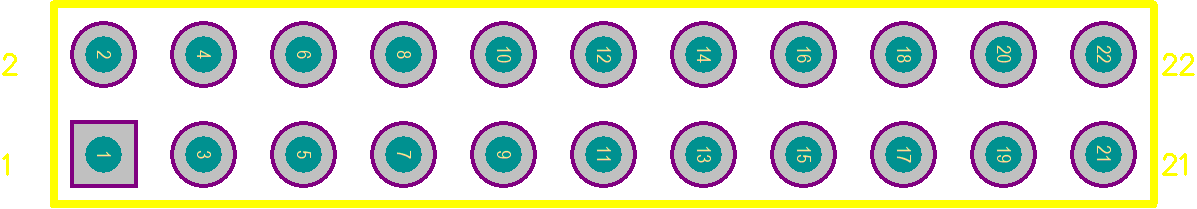

3.TP、IIC、SPI等擴展口
引腳 | 信號 | 描述 | 引腳 | 信號 | 描述 |
1 | 5V_OUT | 輸出5V | 2 | MCU_I2C0_SCL | MCU的I2C0時鐘 |
3 | 5V_OUT | 輸出5V | 4 | MCU_I2C0_SDA | MCU的I2C0數據 |
5 | 3V_OUT | 輸出3V | 6 | GND | Ground接地 |
7 | 3V_OUT | 輸出3V | 8 | PORz_OUT_OTH | |
9 | GND | Ground接地 | 10 | WKUP_I2C0_SCL | WKUP的I2C0時鐘 |
11 | I2C2_SCL | I2C2時鐘（TP用） | 12 | WKUP_I2C0_SDA | WKUP的I2C0數據 |
13 | I2C2_SDA | I2C2數據（TP用） | 14 | WKUP_UART_RTS_3V3 | WKUP的UART RTS |
15 | TP_RESET | TP復位腳 | 16 | WKUP_UART_CTS_3V3 | WKUP的UART CTS |
17 | TP_INT | TP初始化腳 | 18 | MCU_SPI0_D1 | MCU的SPI0數據1 |
19 | GND | Ground接地 | 20 | MCU_SPI0_CS0 | MCU的SPI0 CS |
21 | MCU_SPI0_CLK | MCU的SPI0時鐘 | 22 | MCU_SPI0_D0 | MCU的SPI0數據0 |
