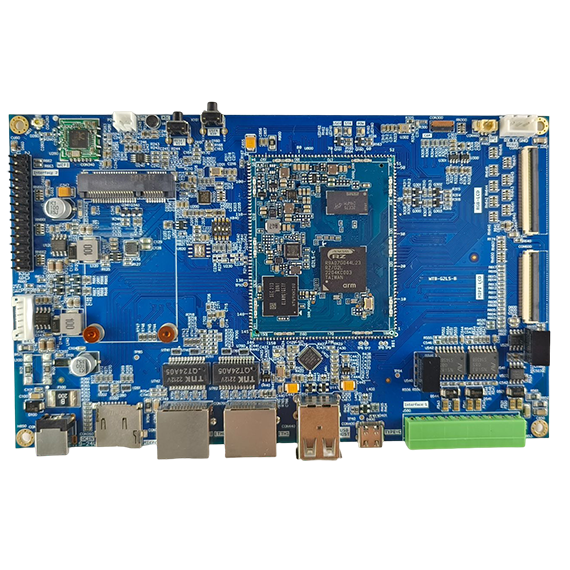

G2L主控板570x570

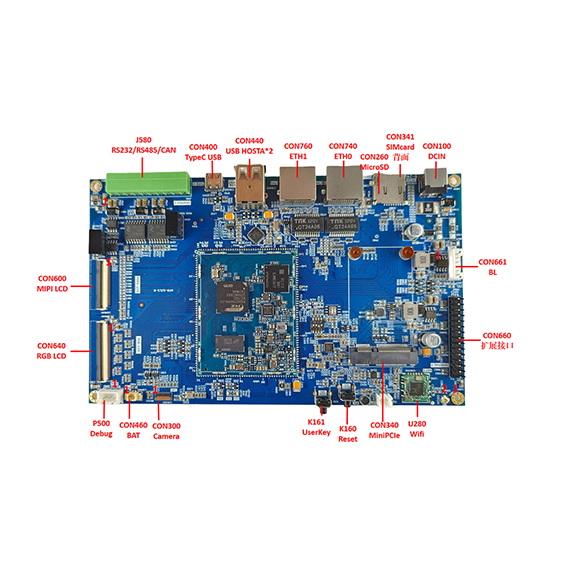

G2L底板接口說明570x570
G2L主控板570x570
G2L底板接口說明570x570

產品特點

　　CPU：瑞薩G2L

　　架構：Cortex A55

　　主頻：1.2GHZ

　　內存：2Gyte DDR4工業級

　　Flash：16Mbyte SPI flash，8Gbyte eMMC

　　操作系統：Linux


　　G2L工控板是基于G2L核心板設計的工業控制板，ARM Cortex-A55架構，運行頻率1 2GHZ。核心板所有元器件均采用工業級，整板運行溫度最寬可達-40℃~+85℃。板載2GByte的DDR4內存，存儲采用8GByte的eMMC存儲芯片(1G容量可選)，整板性能穩定、資源豐富。

接口

描述

CPU

瑞薩G2L

工作溫度

-40℃~+85℃

架構

ARMv8 Cortex-A55

主頻

1.2GHZ

內存

2GB DDR4

ROM

8GB eMMC

尺寸

180mm*110mm

相對濕度

10%～90%（不結露）

工作電壓

9~24V電壓供電

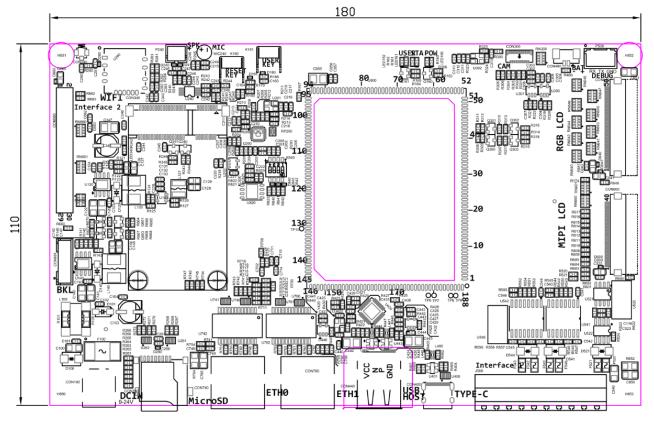

機械尺寸：

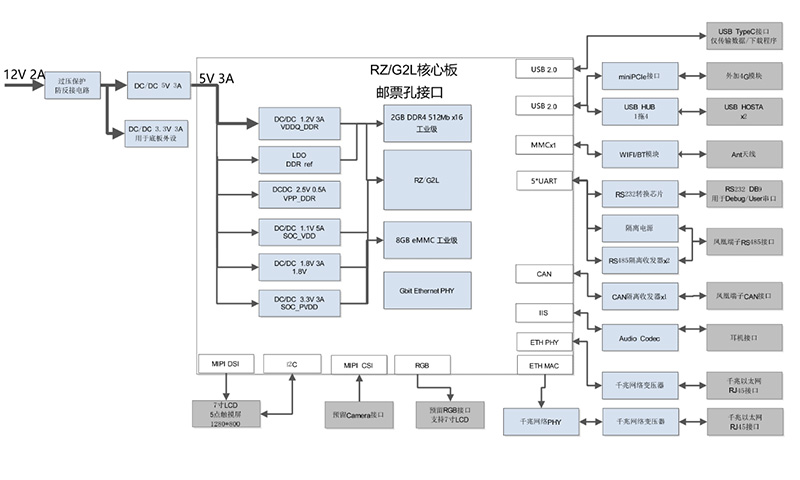

產品功能框圖：

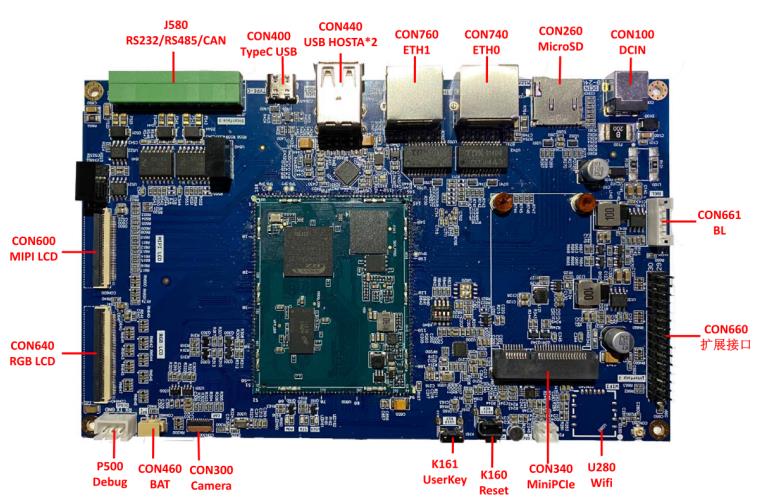

接口說明



2.5.1 CON660擴展接口

引腳號

引腳符號

引腳全部功能或者介紹

1

5V_OUT

5V電源輸出

2

IN2_P

麥克風輸入+

3

5V_OUT

5V電源輸出

4

IN2_N

麥克風輸入-

5

3V3_OUT

3.3V電源輸出

6

GND

系統地

7

3V3_OUT

3.3V電源輸出

8

HPROUT

耳機輸出右聲道

9

GND

系統地

10

HPLOUT

耳機輸出左聲道

11

GND

系統地

12

JD1

第一節檢測引腳

13

RZ_P42_3

CPU的GPIO  P42_3

14

RZ_ADC_CH2

CPU的ADC通道2

15

RZ_P42_4

CPU的GPIO P42_4

16

RZ_ADC_CH0

CPU的ADC通道0

17

RZ_P47_2

CPU的GPIO P42_2

18

RZ_ADC_CH1

CPU的ADC通道1

19

RZ_P47_3

CPU的GPIO P42_3

20

RZ_ADC_CH3

CPU的ADC通道3

21

RZ_SCI0_TXD

串口0發送引腳

22

RZ_USB0_VBUSEN

USB0電源VBUS使能

23

RZ_SCI0_RXD

串口0的接收引腳

24

RZ_RSPI1_MISO

CPU的SPI1 MISO

25

RZ_RIIC3_SCL

CPU的I2C3的SCL

26

RZ_RSPI1_MOSI

CPU的SPI1 MOSI

27

RZ_RIIC3_SDA

CPU的I2C3的SDA

28

RZ_RSPI1_SSL

CPU的SPI1的 SSL

29

GND

系統地

30

RZ_RSPI1_CK

CPU的SPI1的CK

2.5.2 CON600接口

引腳號

引腳符號

引腳全部功能或者介紹

1

VCC_DSPLAY

給液晶屏供電5V

2

3

4

5

GND

給液晶屏供電系統地

6

7

8

EN-PWR

電源使能引腳

9

EN-BIAS

偏壓使能引腳

10

EN-PWM

PWM使能

11

GND

系統地

12

ID0

ID信號0

13

ID1

ID信號1

14

GND

系統地

15

DSI_T3+

MIPI顯示數據3+

16

DSI_T3-

MIPI顯示數據3-

17

GND

系統地

18

DSI_T2+

MIPI顯示數據2+

19

DSI_T2-

MIPI顯示數據2-

20

GND

系統地

21

DSI_CLK+

MIPI顯示CLK+

22

DSI_CLK-

MIPI顯示CLK-

23

GND

系統地

24

DSI_T1+

MIPI顯示數據1+

25

DSI_T1-

MIPI顯示數據1-

26

GND

系統地

27

DSI_T0+

MIPI顯示數據0+

28

DSI_T0-

MIPI顯示數據0-

29

GND

系統地

30

TP_SCL

TP I2C的 SCL

31

TP_SDA

TP I2C的 SDA

32

TP_INT

TP中斷腳

33

TP_RESET

TP復位腳

34

GND

系統地

35

IIS_BCK

I2S的BCK

36

IIS_RCK

I2S的RCK

37

IIS_RXD

I2S的RXD

38

IIS_TXD

I2D的TXD

39

GPIO_INT

GPIO中斷

40

GND

系統地

2.5.3 CON640接口

引腳號

引腳符號

引腳全部功能或者介紹

1

VCC_DISPLAY_5V

液晶屏供電5V

2

3

4

VCC_DISPLAY_3V3

液晶屏供電3.3V

5

6

7

GND

液晶屏系統地

8

9

10

DISP_DE

RGB接口DE

11

DISP_VSYNC

RGB接口VSYNC

12

DISP_HSYNC

RGB接口HSYNC

13

DISP_DATA0

RGB接口數據0

14

DISP_DATA1

RGB接口數據1

15

DISP_DATA2

RGB接口數據2

16

DISP_DATA3

RGB接口數據3

17

DISP_DATA4

RGB接口數據4

18

DISP_DATA5

RGB接口數據5

19

DISP_DATA6

RGB接口數據6

20

DISP_DATA7

RGB接口數據7

21

DISP_DATA8

RGB接口數據8

22

DISP_DATA9

RGB接口數據9

23

DISP_DATA10

RGB接口數據10

24

DISP_DATA11

RGB接口數據11

25

DISP_DATA12

RGB接口數據12

26

DISP_DATA13

RGB接口數據13

27

DISP_DATA14

RGB接口數據14

28

DISP_DATA15

RGB接口數據15

29

DISP_DATA16

RGB接口數據16

30

DISP_DATA17

RGB接口數據17

31

DISP_DATA18

RGB接口數據18

32

DISP_DATA19

RGB接口數據19

33

DISP_DATA20

RGB接口數據20

34

DISP_DATA21

RGB接口數據21

35

DISP_DATA22

RGB接口數據22

36

DISP_DATA23

RGB接口數據23

37

GND

系統地

38

DISP_CLK

RGB接口CLK

39

GND

系統地

40

EN-PWR

電源使能

41

EN-BIAS

偏壓使能

42

EN-PWM

PWM使能

43

GPIO_RESET

GPIO復位

44

GND

系統地

45

TP-SCL

TP SCL

46

TP-SDA

TP SDA

47

TP-INT

TP中斷

48

TP-RESET

TP復位

49

GND

系統地

50

GND

系統地

軟件參數

內核版本

Linux-4.19（完全開源）

燒寫方式

SD卡快速燒寫

開發環境

Ubuntu18.04

支持驅動

網卡驅動(雙1000M/100M)

RTC實時時鐘驅動

串口(含5個串口)

音頻驅動（IIS接口）

LCD RGB驅動

MIPI DSI顯示驅動

USB2.0接口驅動

SPI驅動

PWM驅動（背光）

按鍵驅動

FlashECC校驗

攝像頭驅動

eMMC Flash驅動

RS485驅動

文件系統

AD驅動

SD卡驅動

CAN驅動

精準觸摸驅動(電容)

I2C驅動

軟件支持

提供10 年以上超長期支持

QT版本

QT5框架，HTML5

編解碼

支持H.264，H.265編解碼

示例程序

支持瑞薩電子示例程序

安全性

加密內核啟動



功能

詳細描述

CPU

瑞薩G2L

LCD

支持1路RGB24位

MIPI顯示接口

支持1路MIPI DSI接口

Audio

支持音頻輸出和麥克輸入

I2C

擴展接口支持1路I2C接口

SPI

擴展接口支持1路SPI接口

CAN

1路隔離CAN接口

USB2.0 HOST

2路USB HOST

SD/MMC/SDIO

1路MicroSD卡接口

Ethernet

2路千兆網口，支持10/100/1000MHZ

攝像頭接口

1路MIPI CSI，最大支持500萬像素30幀

RS232

1路RS232接口

UART

1路調試串口

ADC

擴展接口支持4路，12位

VideoEncoder

支持H.264編解碼

PWM

支持液晶屏背光PWM調節

SPI Flash

板載SPI flash


G2L工控板數據手冊：G2L工控板_數據手冊_20220201.pdf


煩請聯系當?shù)劁N售!

型號

描述

WTB-G2LS

核心板規格：G2L A55雙核1.2GHZ，1GB DDR4，8GB   eMMC，分立電源

底板規格：2路千兆以太網，2路RS485，1路CAN，1路RS232，MIPI顯示屏接口，RGB顯示屏接口等
