產品特點
CPU： AM3354
架構： Cortex A8
主頻： 800MHZ
內存： 256Mbyte
Flash： 256Mbyte
操作系統： Linux 3.12.0
這款是杭州維芯科推出的一款以TI AM3354處理器為核心的嵌入式開發板，該板Pin to Pin兼容AM3352 AM3356 AM3358處理器。AM3354系列處理器基于高性能ARM Cortex-A8 32位RISC為核心，運行速度最高達1GHz，并提供3D圖形加速，支持DDR3 DDR3L內存，PRU-ICSS子系統為器件提供附加靈活性，支持來滿足工業設計的需要。
這款是杭州維芯科推出的一款以TI AM3354處理器為核心的嵌入式開發板，該板Pin to Pin兼容AM3352/AM3356/AM3358處理器。AM3354系列處理器基于高性能ARM Cortex-A8 32位RISC為核心，運行速度最高達1GHz，并提供3D圖形加速，支持DDR3/DDR3L內存，PRU-ICSS子系統為器件提供附加靈活性，支持來滿足工業設計的需要。
AM3354主板搭載1路網口、USB_Host、RGB LCD、VGA、LVDS、SD/SDIO卡、ADC、SPI、IIC等接口，支持 Linux3.12.10操作系統。
資料提供包括AM3354芯片手冊，用戶手冊、軟件源代碼等。為開發者提供了完善的軟件開發環境，降低產品開發周期，實現產品快速上市。
電氣參數簡介：
接口 | 描述 |
CPU | AM3354 |
工作溫度 | -40℃~+85℃ |
架構 | ARMv7 Cortex-A8 |
主頻 | 800MHZ |
內存 | 256MB DDR |
ROM | 256MB SLC NAND |
尺寸 | 117.8mm*80.5mm |
相對濕度 | 10%～90%（不結露） |
工作電壓 | 5V電壓供電 |

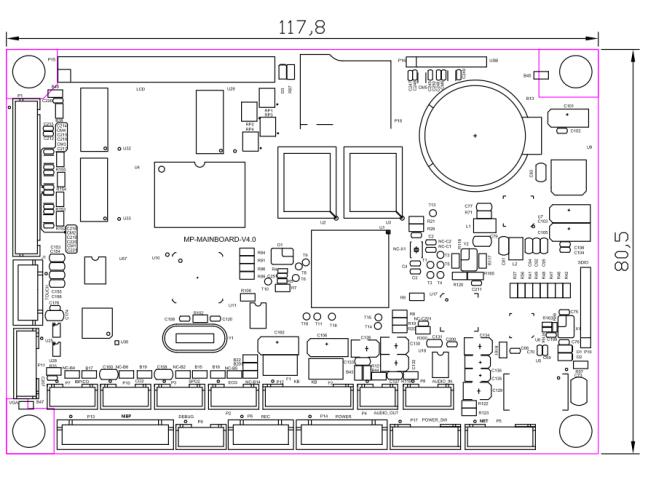

機械尺寸：

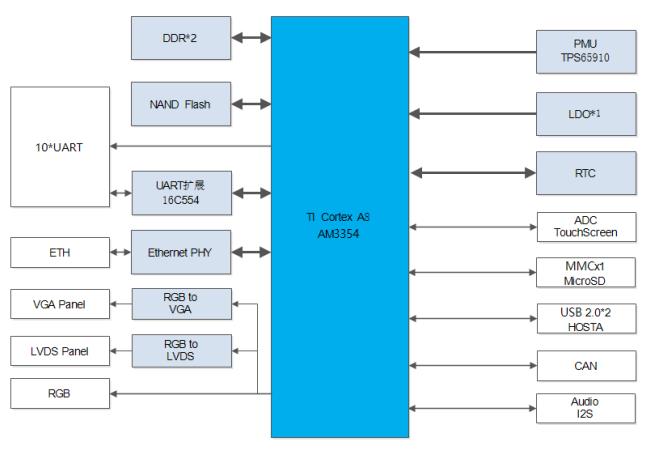

產品功能圖：
軟件參數
U-Boot版本 | u-boot | |
內核版本 | Linux-3.12.10（完全開源） | |
燒寫方式 | SD卡一鍵燒錄系統 | |
開發環境 | Ubuntu10.04 | |
支持驅動 | 網卡驅動(雙1000M/100M) | RTC實時時鐘驅動 |
LCD LVDS支持 | 音頻驅動（IIS接口） | |
LCD RGB驅動 | SPI驅動 | |
USB2.0接口驅動 | 串口(含6個串口) | |
PWM驅動（背光） | 擴展4路串口驅動 | |
FlashECC校驗 | I2C驅動 | |
NAND Flash驅動 | AD驅動 | |
UBI文件系統 | CAN驅動 | |
SD卡驅動 | 精準觸摸驅動(電容) | |
LCDFrameBuffer | ||
接口 | 描述 |
CPU | AM3354 |
2D/3D | 支持 |
圖形處理器 | PowerVR SGX530 |
LCD | RGB 24位輸出，最大支持1280*720 |
LVDS | 30pin 2.00mm間距座子 |
VGA輸出 | VGA接口輸出 |
UART | 10路串口輸出 |
Audio | 音頻帶功放輸出 |
MIC | 麥克輸入 |
USB2.0 | 2路USB HOST |
SD | 1路MicroSD卡接口 |
RTC | 內置RTC芯片 |
ADC | 8路ADC，連接電阻屏 |

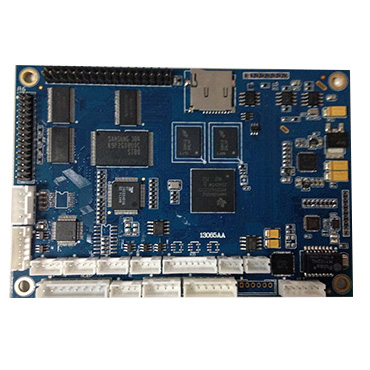

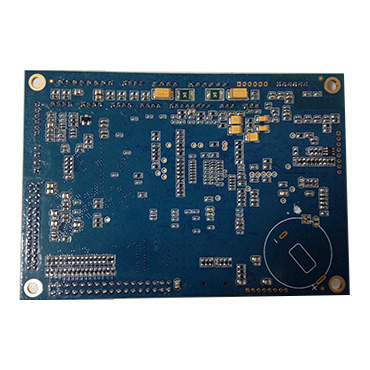

WTS-3354D：AM3354 一體板
