產品特點
CPU： AM6254
架構： Cortex A53 單核/雙核/四核
主頻： 1.4GHZ
內存： 512M/1G/2GByte
Flash： 8GB
操作系統： Linux 5.10
接口：郵票孔1.00mm間距
這款是杭州維芯科推出的一款以TI AM62X系列處理器為核心的嵌入式開發板，該板Pin to Pin兼容AM6231/AM6232/AM6234/AM6251/AM6252/AM6254處理器。AM62x系列處理器基于高性能ARM Cortex-A53 64位核心，運行速度最高達1.4GHz，并提供3D圖形加速，支持DDR4/DDR3內存，PRU-ICSS子系統為器件提供附加靈活性，工業級設計支持來滿足工業設計的需要。
關于TI AM62x幾款處理器之間區別，如下所示:
| AM62x處理器對比 | ||||||
| 型號 | AM6231 | AM6232 | AM6234 | AM6251 | AM6252 | AM6254 |
| CPU核心數 | 1 | 2 | 4 | 1 | 2 | 4 |
| GPU 3D引擎 | X | X | X | √ | √ | √ |
電氣參數
| 項目 | 參數描述 | 說明 |
| CPU | AM6254 | 標配 |
| 主頻 | 1.4GHz | 標配 |
| 架構 | ARMv8-A Cortex-A53 | 標配 |
| 內存 | 512M/1G/2GByte DDR4 | 可選 |
| ROM | 8GB / 16GB eMMC Flash | 可選 |
| QSPI Flash | 16MB/32MB | 預留可選 |
| 電源 | PMIC電源管理 | 標配 |
| 工作溫度 | -40℃~85℃ | 標配 |
| 引腳 | 202Pin，間距1.0mm | 標配 |

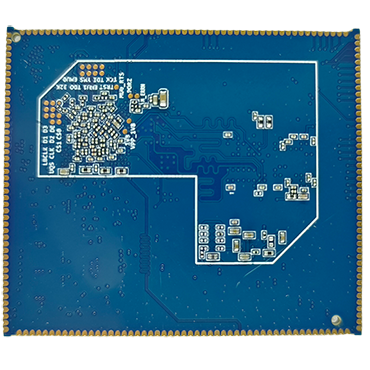

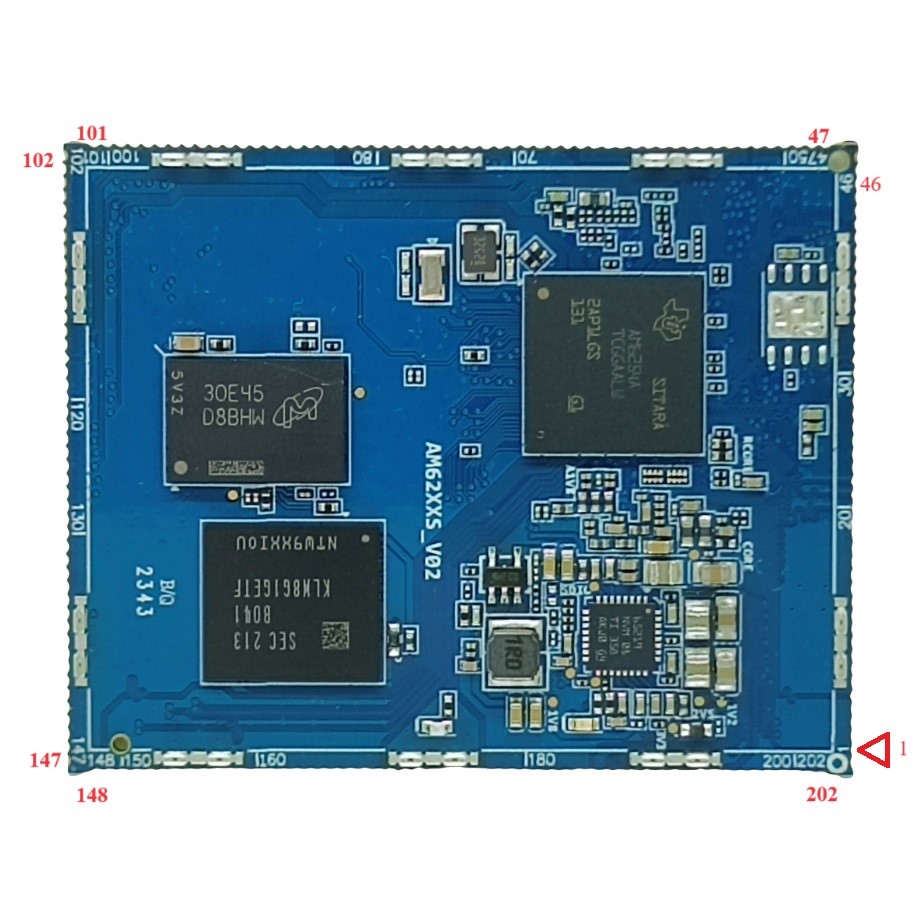

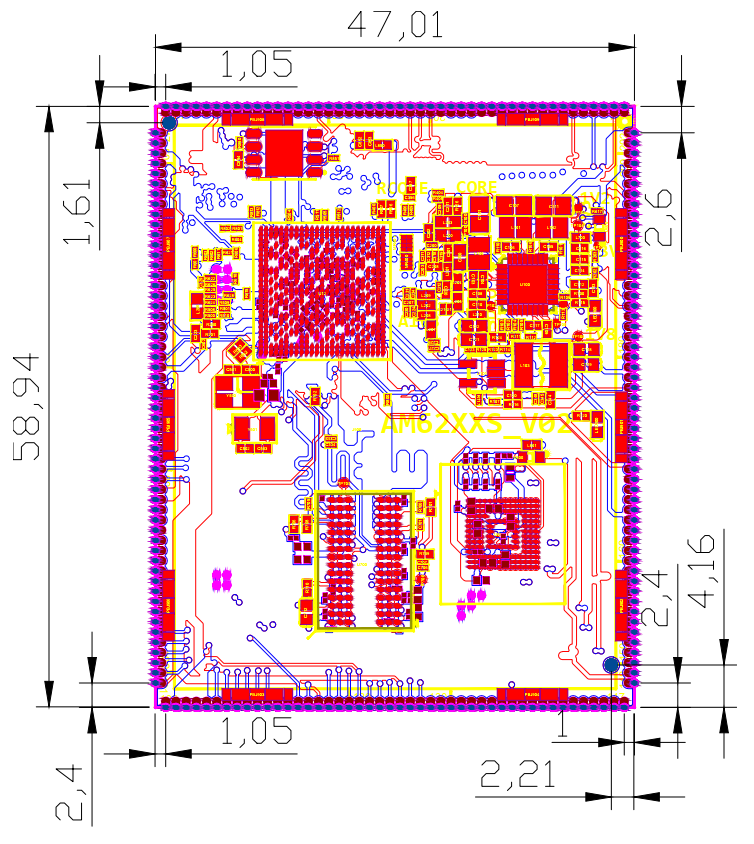

結構布局

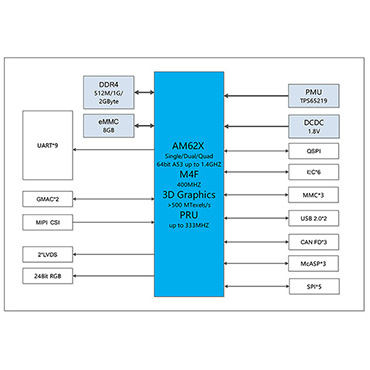

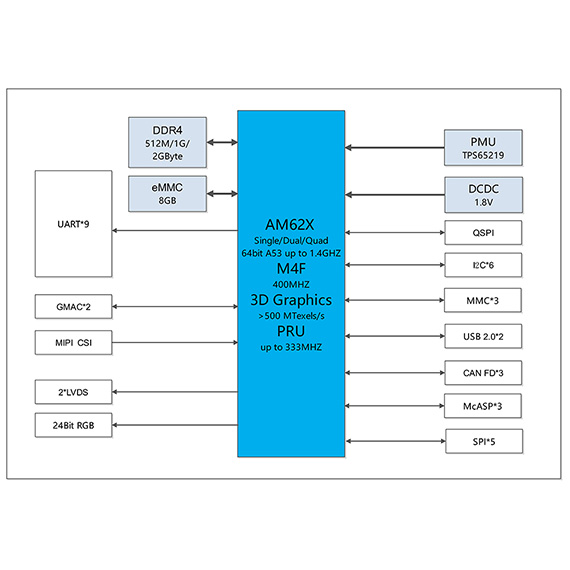

功能框圖
功能參數
| 項目 | 內容 |
| 圖形處理器 | AXE1-16M 500MHZ |
| LCD | 24位RGB輸出，最高支持1920x1080@60fps分辨率 |
| LVDS | 支持2路LVDS接口(4-Lane)，每路支持1920x1080@60fps分辨率 |
| CSI | 1路MIPI CSI接口，支持1/2/3/4數據通道，每線最高支持2.5Gbps |
| UART | 9路，支持RS485外部收發器自動流量控制，支持奇偶校驗，波特率高達3.6Mbps |
| CAN-FD | 3路，支持CAN-FD，傳輸速率高達5Mbps |
| SPI | 5路，其中2路屬于MCU，時鐘速率高達50MHz |
| I2C | 6路，支持100KHZ和400KHZ兩種模式 |
| PWM | 3路，每組PWM支持兩個PWM輸出A和B |
| ECAP | 3路，增強捕獲模塊 |
| GPMC | 1路，支持4個片選，時鐘速率高達133MHz，最高支持23位地址線，可接NAND、NOR、FPGA |
| USB | 2路，高速USB設備(480Mbps)，端口可配置為USB主機、USB從設備或USB雙重角色設備（DRD模式） |
| Ethernet | 2路GMAC，10/100/1000M，支持IEEE1588，支持TSN |
| MMC | 3路，符合eMMC 5.1、SD 3.0和SDIO版本3.0。注意核心板使用了MMC0連接eMMC，所以MMC0沒有引出來。 |
| Audio | 3路McASP，支持時分復用（TDM）、Inter-IC Sound（I2S）以及類似格式，支持數字音頻接口傳輸（SPDIF、IEC60958-1和AES-3格式） |
軟件參數
| 項目 | 內容 | |
| Linux內核 | Linux5.10 | |
| 文件系統 | Yocto | |
| 支持驅動 | DDR4 | eMMC Flash |
| MMC/SD | Audio（McASP） | |
| LCD RGB/HDMI out | Ethernet | |
| USB2.0 | UART | |
| PWM | RS485 | |
| USB 4G | I2C | |
| RTC | Dual LVDS | |
| KEY | TouchScreen | |
| SDIO WIFI | MIPI CSI | |
CPU | TI AM6254 |
架構 | ARMv8-A Cortex-A53 |
2D/3D | 支持 |
圖形處理器 | AXE1-16M 500MHZ |
LCD | 24位RGB輸出，最高支持1920x1080@60fps分辨率 |
LVDS | 支持2路LVDS接口(4-Lane)，每路支持1920x1080@60fps分辨率。 |
CSI | 1路MIPI CSI接口，支持1/2/3/4數據通道，每線最高支持2.5Gbps |
UART | 9路，支持RS485外部收發器自動流量控制，支持奇偶校驗，波特率高達3.6Mbps |
CAN-FD | 3路，支持CAN-FD，傳輸速率高達5Mbps |
SPI | 5路，其中2路屬于MCU，時鐘速率高達50MHz |
I2C | 6路，支持100KHZ和400KHZ兩種模式 |
PWM | 3路，每組PWM支持兩個PWM輸出A和B |
ECAP | 3路，增強捕獲模塊 |
GPMC | 1路，支持4個片選，時鐘速率高達133MHz，最高支持23位地址線，可接NAND、NOR、FPGA |
USB | 2路，高速USB設備(480Mbps)，端口可配置為USB主機、USB從設備或USB雙重角色設備（DRD模式） |
Ethernet | 2路GMAC，10/100/1000M，支持IEEE1588，支持TSN |
MMC | 3路，符合eMMC 5.1、SD 3.0和SDIO版本3.0。 注意核心板使用了MMC0連接eMMC，所以MMC0沒有引出來。 |
Audio | 3路McASP，支持時分復用（TDM）、Inter-IC Sound（I2S）以及類似格式，支持數字音頻接口傳輸（SPDIF、IEC60958-1和AES-3格式） |
| 型號 | 描述 |
| WTC-AM6254S | AM6254 A53四核1.4GHZ，2GBB DDR4，8GB eMMC，擴展溫度 |
其余配置詳詢sales
