產品特點
CPU： I.MX6
架構： Cortex A9
主頻： 1GHZ
內存： 1Gbyte
Flash： 8Gbyte
操作系統： Android
接口方式：DIMM接口
采用飛思卡爾 i MX6 雙核精簡系列CPU，內部為Cortex-A9核心，主頻高達1GHz。支持RGB，LVDS，HDMI接口視頻輸出及多種攝像頭輸入模式，并且能夠支持雙屏顯示。內部集成強大的3D,2D圖形加速單元，輕松處理目前主流圖形系統。并且外設接口豐富，集成度高，并將大部分CPU引腳通過插針引出，用戶配置靈活。能夠大大簡化硬件設計。
接口 | 描述 |
CPU | I.MX6DL/Q |
工作溫度 | -20℃~+70℃ |
架構 | ARMv7 Cortex-A9 |
主頻 | 1GHZ |
內存 | 1Gbyte DDR3 |
ROM | 8Gbyte eMMC |
尺寸 | 67.6mm*50mm |
相對濕度 | 10%～90%（不結露） |
工作電壓 | 4.2V電壓供電 |

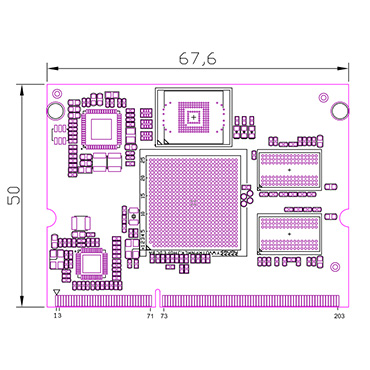

機械尺寸：

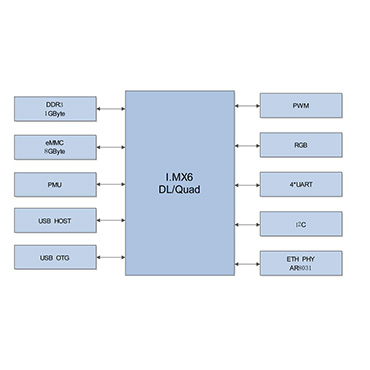

產品功能框圖：
軟件參數
Android版本 | Android 4.4.2 |
燒寫方式 | USB快速燒錄 |
開發環境 | Ubuntu16.04 |
Android內核 | eMMC驅動（8G） |
RTC驅動 | |
IO驅動 | |
SPI驅動 | |
I2C驅動 | |
USB UVC攝像頭驅動 | |
PWM控制驅動 | |
電容觸摸驅動 | |
以太網絡，(AR8031，1000/100/10Mbps) | |
音頻驅動，支持SGTL5000 | |
4G，ME909s-821 | |
WiFi，RTL8723BU/RTL8723DU，STA | |
CAN 2.0B | |
HDMI驅動 | |
USB Device | |
USB OTG | |
LVDS單雙路驅動 | |
USB轉串口驅動 | |
串口驅動：5個 | |
F/SD/MMC卡驅動：最大可支持64GB |
CPU | NXP I.MX6DL/Q |
架構 | ARMv7 Cortex-A9 |
2D/3D | 支持 |
圖形處理器 | ARM Mail-G31 |
LCD | 24位RGB接口 |
LVDS | 雙8信號LVDS，最大支持分辨率1920*1080 |
HDMI | 1路HDMI接口 |
PCIe | 1路PCIe |
CAN | 2路 |
I2C | 2路 |
EIM | 1路總線接口，可擴總線設備 |
CSI | 攝像頭接口 |
USB2.0 OTG | 1路 |
USB2.0 HOST | 1路 |
UART | 3路 |
Ethernet | 1路1000M以太網接口 |
SD/MMC/SDIO | 2路SD/MMC接口 |
Audio | 1路 |
VideoEncoder | 硬件編解碼 |
SPI | 2路 |
WTC-IMX6QJ：I.MX6Q核心板，2GByte DDR，16GByte eMMC，DIMM接口
